ICMP 프로토콜



개요

① 3계층 (Network Layer)의 IP 프로토콜은 신뢰할 수 없는 프로토콜이다. 즉 전송상태에 대한 관리가 이루어지지 않기 때문에 IP 프로토콜의 단점을 보완하기 위한 프로토콜이 ICMP 프로콜이다.

② IP 패킷 전송 중 에러 발생 시 에러 발생 원인을 알려주거나 네트워크 상태를 진단해주는 기능을 제공해준다.

    - Error-Reporting Message 기능: 전송 중 오류 발생 시 에러 메시지를 생성하여 응답

    - Query Message 기능: 네트워크 상태를 진단하기 위한 쿼리 요청 및 응답메시지 생성


③ ICMP 메시지는 메시지의 유형을 의미하는 Type필드와 유형별 세부내용을 담고있는 Code필드로 구성이 된다.



ICMP 프로토콜 구조

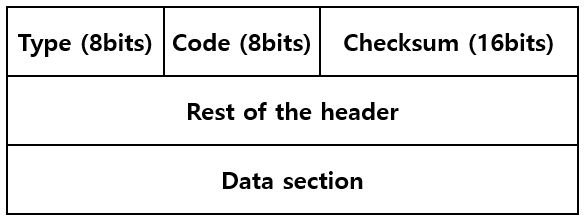

ICMP 구조

① Type(8bits): ICMP 메시지의 유형/용도

    ex) Type 3: Destination Unreachable (목적지 도달 불가)

② Code(8bits): Type의 세부 내용으로 Type과 Code가 조합되어 ICMP 메시지의 목적과 용도를 나타낸다.

    ex) Type 3의 Code 3: Port Unreachable(UDP 포트가 열려있지 않음)

③ Checksum(16bits): ICMP 메시지 오류를 검사하기 위한 값

④ Rest of the header: Type과 Code에 따라 추가되는 헤더
⑤ Data section: 데이터가 위치하는 영역



---

주요 ICMP Error-Reporting 메시지

Desrination Unreachable(Type 3)

①  해당 목적지에 도달할 수 없음을 의미한다.
②  목적지 도달 불가 사유에 따라 다양한 Code(상세유형)로 구성이 되어 있다.

    - Code 1 (Host Unreachable): 최종 단계의 라우터가 목적지 호스트로 패킷 전송에 실패한 경우

    - Code 2 (Protocol Unreachable): 목적지 호스트에서 특정 프로토콜을 사용할 수 없는 경우

    - Code 3 (Port Unreachable): 목적지 호스트에 해당 UDP 포트가 열려있지 않은 경우, TCP의 경우에는 포트가 열려있지 않으면 TCP RST 패킷을 반환한다.

    - Code 4 (Fragmentation needed and don't frament was set): IP 패킷의 단편화가 반드시 필요하나 IP 헤더의 Don't fragment 플래그가 설정되어 단편화할 수 없는 경우 라우터에 의해 반환된다.



Redirection (Type 5)

    - 라우팅 경로가 잘못되어 새로운 경로를 이전 경유지 또는 호스트에게 알려주는 메시지이다.

    - ICMP Redirect 공격 시 사용되는 메시지이다.



Time Exceeded (Type 11)

타임아웃이 발생하여 IP 패킷이 폐기되었음을 알리는 메시지이다.



    - Code 0 (Time To Live exceeded in Transit): IP 패킷이 최종 목적지에 도달하기 전에 TTL값이 0이 되어 해당 패킷이 폐기되었음을 알리는 메시지이다.

    - Code 1 (Fragment reassembly time exceeded): IP 패킷 재조합 과정에서 타임아웃이 발생하여 해당 IP 데이터그램이 모두 폐기되었음을 알리는 메시지이다. 일반적으로 IP 데이터그램의 일부 단편이 전송과정에서 손실될 경우 재조합에 실패하여 발생한다.
