데이터 통신의 구성요소

데이터통신 시스템의 기본 요소는 메시지, 송신자, 수신자, 전송매체, 프로토콜 이다.

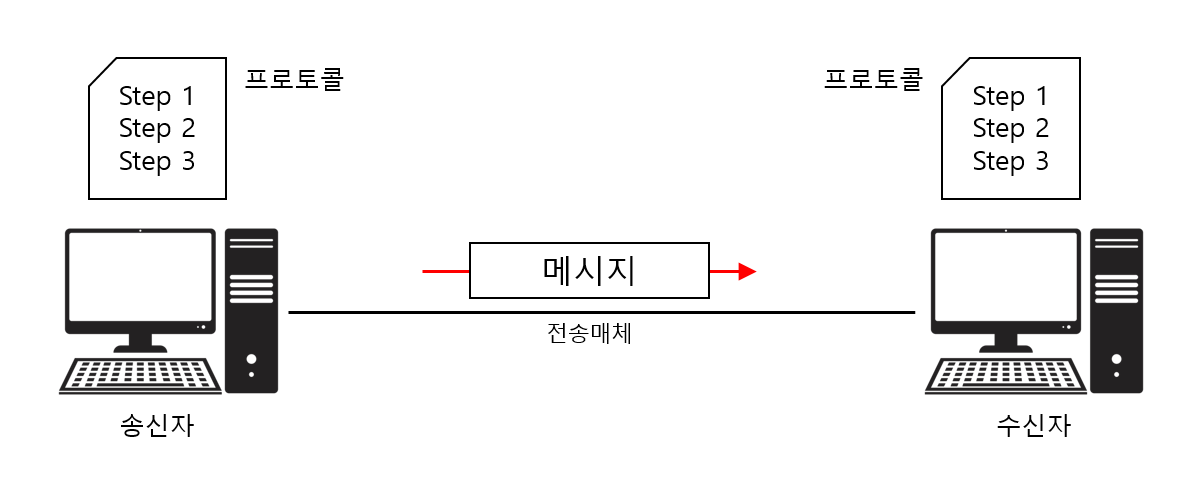

데이터 통신 시스템의 구성요소

메시지: 통신의 목적이 되는 정보통신 대상인 전송되는 정보
송신자: 메시지의 생성 및 보내는 장치
수신자: 전송매체를 통해 전송된 매시지를 받는 장치
전송매체: 메시지가 송신자로부터 수신자에게 전달되는 물리적 경로
프로토콜: 데이터통신을 제어하는 약속 또는 규칙들의 집합



---

단말장치 (DTE: Data Terminal Equipment)

데이터 통신 시스텀과 외부 사용자의 접속점에 위치해 최종적으로 데이터를 입출력하는 장치 입출력, 전송제어, 기억 기능을 가진다.



지능형 단말장치 (Intelligent)

네트워크 환경에서 분산 처리를 수행하기 위해 사용



비지능형 단말장치 (Non Intelligent, 더미 단말장치)

입출력 장치로만 구성되어 단독으로 작업을 처리할 수 있는 능력이 없는 단말장치

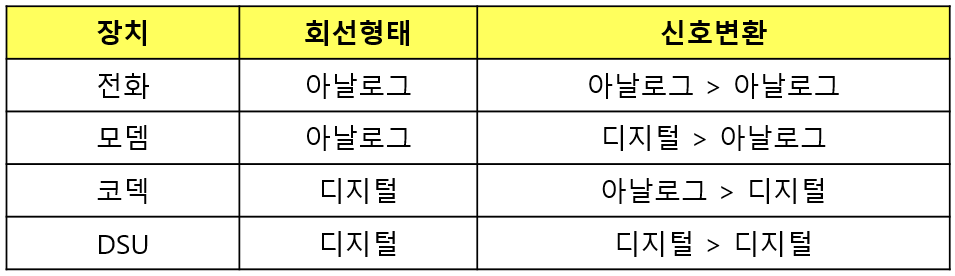

신호 변환장치 (DCE: Data Circuit Equipment, 데이터 회선 종단장치)

컴퓨터나 단말장치의 데이터를 통신 회선에 적합한 신호로 변경하거나 통신 회선의 신호를 컴퓨터나 단말장치에 적합한 데이터로 변경하는 신호 변환 기능을 수행





---

통신회선

단말 장치에 입력된 데이터 또는 컴퓨터에서 처리된 결과가 실질적으로 전송되는 전송선

유선 매체: 꼬임선, 동축케이블, 광섬유

무선 매체: 라디오파, 지상 마이크로파, 위성 마이크로파



통신 제어장치 (CCU: Communication Control Unit)

데이터 전송 회선과 주 컴퓨터를 연결하는 장치

데이터를 일정 크기로 묶는 직렬, 병렬 변환 작업을 수행



통신 제어 프로그램 (CCP: Communication Control Program)

데이터 전송 회선과 통신 제어장치를 이용하여 컴퓨터와 단말장치 간의 데이터 송수신을 하기 위해 사용되는 프로그램

데이터 송수신, 통신 하드웨어 제어, 사용자 인터페이스 제어 기능
